• w reaktorach typu SBR do spustu ścieków oczyszczonych,
• w komorach tlenowej stabilizacji osadu do spustu cieczy nadosadowej,
• zastępują osadniki wtórne w oczyszczalniach pracujących w systemie sekwencyjnym.

Dekantery wielopływakowe DW pozwalają na okresowy lub ciągły spust sklarowanej warstwy powierzchniowej ścieków na lagunach osadowych lub komorach reaktora małych i średnich oczyszczalni ścieków pracujących w systemie sekwencyjnym lub ciągłym. W ofercie posiadamy 2 warianty dekanterów: dwupływakowy i czteropływakowy.

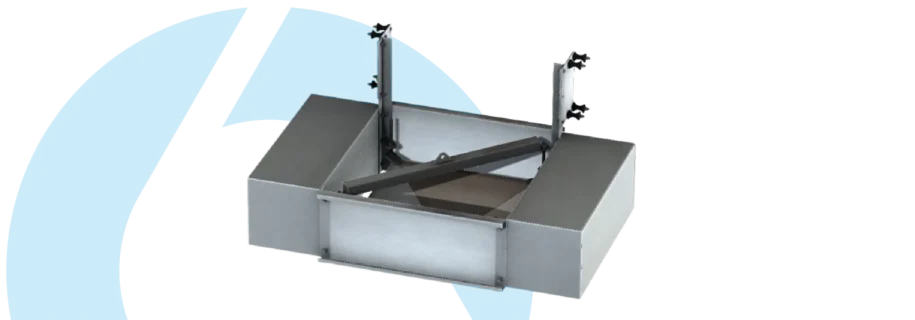

Dekanter typu DW składa się z koryta spustowego, deflektora oraz dwóch lub czterech pływaków. Sklarowana warstwa powierzchniowa ścieków jest odbierana za pomocą koryta spustowego, zamocowanego nieruchomo względem pływaków unoszących je tuż pod powierzchnią cieczy. Głębokość zanurzenia krawędzi przelewowej ustawia się za pomocą śrub regulacyjnych. Deflektor ma za zadanie nie dopuszczać do odpływu zanieczyszczeń unoszących się na powierzchni ścieków. W dekanterach czteropływakowych rolę deflektora pełnią pływaki otaczające szczelnie koryto spustowe. Flansza przyłączeniowa na spodzie koryta pozwala na instalowanie dowolnej końcówki spustowej: króciec, kolanko, pompa zatapialna. Wydajność odpływu reguluje się przez zmianę głębokości zanurzenia koryta spustowego oraz regulację przymknięcia zasuwy na wylocie węża spustowego.

Sklarowana warstwa powierzchniowa ścieków jest odbierana przez koryto spustowe i odprowadzana elastycznym wężem mocowanym najczęściej do króćca spustowego koryta dekantera. W zależności od potrzeb i warunków na konkretnym obiekcie odpływ może być realizowany na różne sposoby.

Odpływ grawitacyjny – spust grawitacyjny może być realizowany przy wykorzystaniu różnicy poziomów wlotu i wylotu ścieków w wężu spustowym. Przy spuście grawitacyjnym, należy zastosować zasuwę na króćcu wylotowym. Zasuwa umożliwia sterowanie wydajnością oraz szczelne zamknięcie wylotu po zakończeniu spustu.

Odpływ pompowy – przy braku możliwości spustu grawitacyjnego, przewód odprowadzający ścieki można podłączyć do pompy zewnętrznej. Pompa powinna mieć zdolność samo zasysania, jeżeli znajduje się powyżej poziomu roboczego ścieków.

Odpływ pompowy za pomocą pompy zatapialnej – ścieki mogą być też odbierane przy wykorzystaniu pompy zatapialnej, mocowanej do tarczy przyłączeniowej kolektora ssawnego w miejsce króćca spustowego.

Odpływ za pomocą sztywnego przewodu spustowego – ścieki z dekantera mogą być odprowadzane również za pomocą sztywnego, jedno lub dwuczłonowego przewodu spustowego.

Wydajność rzeczywistą należy wyznaczyć dla konkretnych warunków pracy i zależy ona przede wszystkim od:
– wielkości i ustawień dekantera,
– średnicy, długości i rodzaju przewodu spustowego,
– różnicy poziomów wlotu (poboru) i wylotu ścieków,
– strat miejscowych w rurociągu (w tym strat na kolanach – dla sztywnego przewodu spustowego).

Służymy pomocą w razie konieczności wykonania stosownych obliczeń wydajności.

Dla bezpieczeństwa pracy oraz bezproblemowej eksploatacji dekantera należy zawsze stosować zasuwę na wylocie z przewodu spustowego.

Uwagi eksploatacyjne – w oczyszczalniach pracujących w systemie sekwencyjnym (SBR) w fazie napowietrzania część osadu czynnego może dostać się do przewodu spustowego dekantera. W celu uzyskania wysokiej czystości odprowadzanych ścieków wymagane jest, aby w pierwszej fazie spustu, ścieki były zawracane do obiegu oczyszczalni. Dopiero po spuszczeniu zanieczyszczonych osadem ścieków można przekierować czyste już ścieki do odbiornika.
Aby uniknąć konieczności zawracania ścieków do obiegu można stosować dekantery zamykane, które uniemożliwiają przedostawanie się osadu czynnego do przewodu spustowego podczas fazy natleniania.

Dekantery wielopływakowe mogą zostać wyposażone w 2 systemy stabilizacji:

Stabilizator przegubowy – dla zachowania poziomego położenia urządzenia powinno ono zostać wyposażony w system stabilizacji. Ze względu na prostotę montażu, niezawodność pracy w warunkach zimowych oraz bardzo dużą elastyczność w doborze długości elementów, jest to bardzo dobre i uniwersalne rozwiązanie. Przy wykorzystaniu stabilizatora przegubowego urządzenie nie jest ograniczone do pracy bezpośrednio w miejscu montażu.

Stabilizator rolkowy – w przypadkach, gdy występują duże wahania poziomu ścieków lub wielkość zbiornika jest ograniczona, do stabilizacji można wykorzystać prowadnice rolkowe. Rolki mocuje się w przy wykorzystaniu tych samych otworów w kątownikach łączników pływaków, co w przypadku mocowania przegubów.

Do spustu sklarowanej warstwy ścieków można wykorzystać sztywny przewód spustowy, podobnie jak giętki wąż umożliwia on dekanterowi swobodny ruch dostosowany do poziomu ścieków oraz zapewnia swobodny przepływ odprowadzanych ścieków. Może być wykonany ze stali AISI 304 lub AISI 316, co czyni go odpornym na korozję oraz dużo bardziej wytrzymałym na wszelkie uszkodzenia mechaniczne. Sztywny przewód spustowy może być wykonany w 2 wariantach:

jednoczłonowy przewód spustowy – to rozwiązanie nie wymaga dodatkowego systemu stabilizacji przy ścianie zbiornika, ale w zależności od typu dekantera mogą być konieczne dodatkowe zbiorniki stabilizujące dekanter. Podczas pracy dekanter swobodnie pływa po powierzchni zbiornika i zmienia swoje położenie w zależności od poziomu ścieków.

dwuczłonowy przewód spustowy – przy zastosowaniu tego rozwiązania ruch dekantera odbywa się jedynie w płaszczyźnie pionowej, do prawidłowej pracy niezbędny jest stabilizator rolkowy.

Każdy przewód projektujemy pod konkretne warunki pracy – dobieramy średnicę i długości przewodu oraz symulujemy geometrię układu w różnych pozycjach.

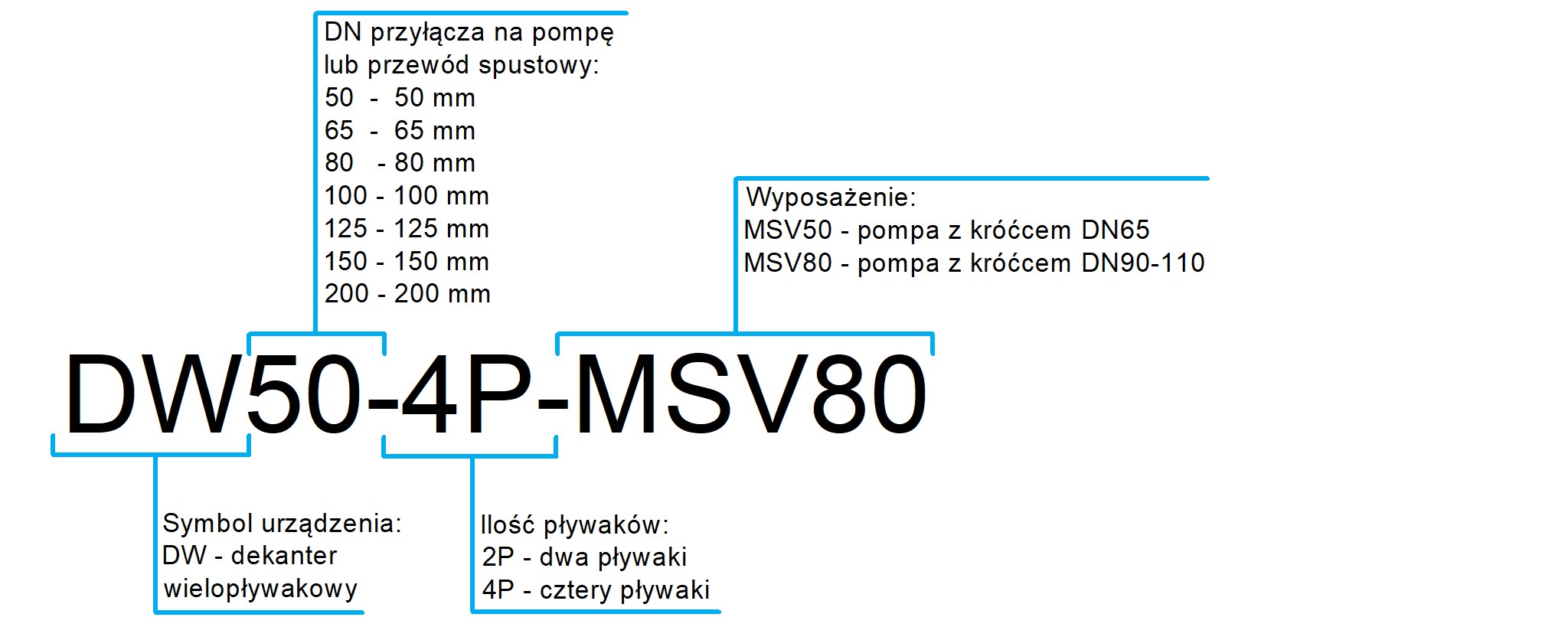

Przykłady:

DW65-2P-R50-MSV50.60
dekanter dwupływakowy z nieruchomym korytem z rolkowym układem stabilizacji o długości rolek 50cm, pompą zatapialną MSV50 z króćcem na wąż elastyczny o średnicy wewnętrznej 60mm

DW80-4P-P80-SP80.300
dekanter czteropływakowy z nieruchomym korytem z przegubowym układem stabilizacji oraz sztywnym przewodem spustowym o średnicy DN80 i długości 300cm, zakończony flanszą DN80 wg PN6
